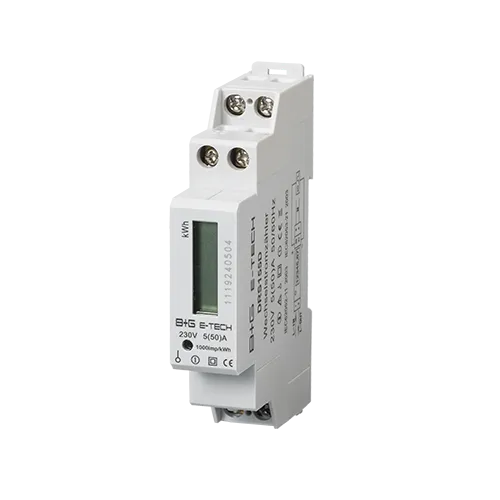

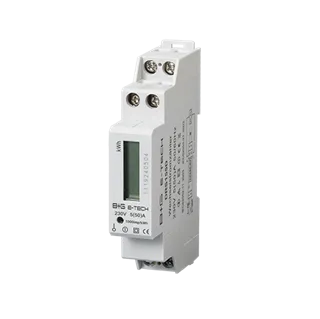

Deze compacte DIN rail kWh meter kan in de groepenkast worden geinstalleerd om het verbruik van een bepaalde groep te meten. De kWh meter is even groot als een standaard groepenkast installatieautomaat en is voorzien van zowel een optische puls LED als een galvanische S0 puls output.
Technische specificaties:
Montage |
DIN rail EN 50022 |
Inbouw breedte |
1 TE |
Spanning |
230 Volt +/- 30% |
Maximale stroom |
50 Ampere |
Energieverbruik |
<0,4 Watt |
Meetbereik |
0,05-50 Ampere |
Display |
LCD, kWh aanduiding 5+2 digits |
Temperatuur (operationeel) |
-20 – 65 °C |
LED puls |
1000 Imp/kWh, zichtbaar rood |
Nauwkeurigheid |
1% bij normstroom 5A |
Output |
S0 pulsen 1000 Imp/kWh, DIN 43864, ti=90 msec, 27V, 27mA |
Fase |
1-fase |
Standaard |
IEC62052-11 2003 / IEC62053-21 2003 |
